テクニカルイラストレーション講座Ⅲ(Adobe Illustrator編)～製品外観図を描いてみようセミナー

【会　場】	国立オリンピック記念青少年総合センターセンター棟C-107
【日　時】	2023年10月14日（土）13：00～16：30

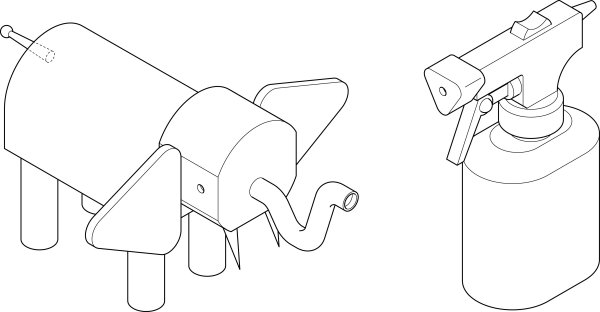

【内　容】	技能検定試験３級の課題図は製品外観図ですが、その内容より少し高度なテクニックを含めての内容となります。技能検定の対策講座ではなく、テクニカルイラストの技術向上のためのセミナーです。外観図以外にも、既に３Dが当たり前の時代ですので、Illustratorと連携した３Dからのテクニカルイラスト作成にも触れます。 Adobe Illustratorを使用して、いろいろな製品（主におもちゃの様な物）の外観図（姿図）を描く時に気を付ける事など紹介しながら描き方をご紹介するセミナーです。その中で、あまり触れられないテクニカルイラストのテクニックや知識をちりばめています。本年９月９日（土）の『テクニカルイラストレーション講座Ⅱ』で紹介したテクニック以外の物も散りばめて、テクニカルイラストの描き方をご紹介いたします。テクニカルイラストレーション技能検定試験３級も外観図ですが、今回のセミナーは対策講座ではありませんので試験内容よりは少し難しい要素を入れた課題図を扱います。しかし検定受験予定者には何か役立つテクニックもあると思います。特許／意匠図面制作者やマニュアル等のイラスト制作者も知っていると役立つIllustratorのテクニック満載です。アイソメ図の描き方を知っていると、例え取扱説明書の挿絵や特許図面の様に寸法はあまり重要じゃないという場合にも、図面や写真から違和感の少ない立体的なイラストを作成できるようになります。要はアイソメ図の作成方法だけ知っていれば応用が利くのです。今回描くイラストの代表は、例えばこんな外観図です。 ※あくまでも例です。これを描くかは決定しておりません。外観図以外にも、既に３Dが当たり前の時代ですので、Illustratorと連携した３Dからのテクニカルイラスト作成にも触れます。今までのテクニカルイラスト関連セミナーの内容で物足りなかった方は是非ご検討ください。もちろん初心者の方も大歓迎です。雰囲気だけでも感じてみませんか？是非ご参加ください。
【参加費】	■一般:\5,000- ■学生\3,000-（１回の参加で年間パスポート進呈） ■年間パスポート所持者:無料
【申し込み期限等】	■申し込み期限：２０２３年１０月１２日（木）１７：００まで ※参加費については、セミナー受付にてお支払いください。 ※領収書が必要な場合、申し込み時のフォームに宛先をご入力ください。セミナー終了後にメール添付にてPDF領収書をお送り致します。
【申込み】	締め切りました。
【ご注意】	※予定および未定事項は、決定次第随時更新致します。 ※内容につきましては、都合により変更となる場合があります。あらかじめご確認の上ご参加ください。

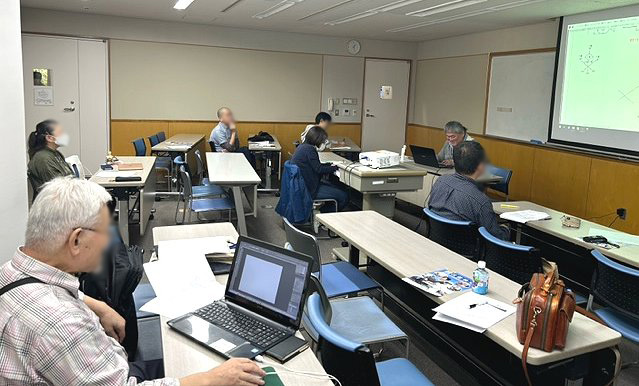

【寸　評】	Adobe Illustratorで電子的に軸測投影図を描く場合の、色々な方法の実演がありました。手描きの時のように、中心線で基準線を描いておいて、ミスを防ぐ方法。平面図をしっかり描いて、一気にアクションでアイソメにする方法。３Dモデリングの様に、スケッチ平面を押し出して作成する方法。 XVL Studioなどの3Dを活用する方法など。込み入った組み立て図が立体図になる様子を見ることができました。合計9人のセミナーでした。
